Solární panel & Instalace



Co je solární energie, jak ji vyrábět, proč si ji vážit a jak vše zapojit

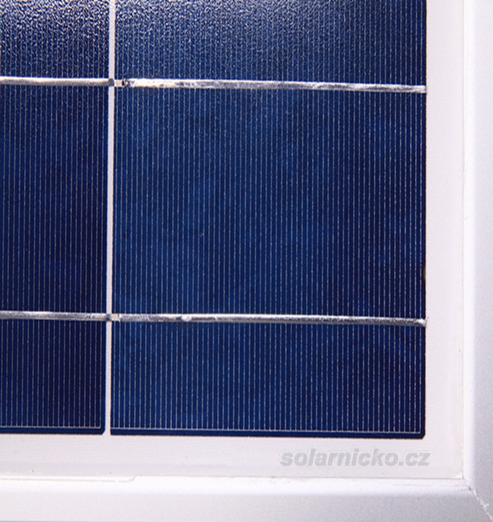

Solární panel se skládá z fotovoltaických článků, jež přeměňují elektromagnetickou energii na elektrickou díky slunečnímu záření.



Jsou různých velikostí a typů. Menší jsou vhodné k napájení osvětlení, které nabíjí solární zabudovanou baterii uvnitř zařízení (solární lampičky na zahradách) nebo přímo naše solární žárovka, u níž je 3m kabel a v žárovce integrovaný kvalitní 3,7V akumulátor. Tu nás pořídíte nejlevněji v ČR jako kompletní set za 299 Kč.



Větší panel poté slouží např. pro nabíjení telefonu a autobaterie.

A poté následují již panely, které mají za úkol elektřinu vyrábět, uchovávat a přeměňovat na 220 V. Začínají od 20 W až po 180 W pro ostrovní systém s max. napětím při zátěži 25 V. Všechny ostatní panely nad 180 W dávají velké napětí, na které potřebujete speciální regulátor - tyto panely jsou vhodné za účelem výroby energie na domech, které ČEZ poté za nízkou cenu vykupuje.

Naše solární panely se využívají celoročně, díky tvrzenému sklu vydrží mnoho a mnoho let bez ohledu na roční období. Elektřinu vyrábí 365 dní v roce.





Solární regulátor, srdce solárního panelu



Panely potřebují solární regulátor (usměrňovač), protože slunce svítí vždy jinou intenzitou a tím dodávají i variabilní napětí. Díky solárnímu regulátoru bude výstup vždy 12-15 V, tedy vhodné napětí pro váš akumulátor.
Každý solární panel výkonem od 10-180 wattů vydává 20-25V napětí. Takové regulátor vždy přemění na max. 14,4 V pro účely baterie, pro niž je toto napětí vhodné (je stejné jako dobíjený akumulátor ve vašem vozidle).



Instalace regulátoru a měniče napětí



Vývody ze solárního panelu (+ a –) zašroubujete do solárního regulátoru. Další dva otvory usměrňovače (regulátoru) jsou pro (auto)baterii. Z baterie + a – pólu povedou kabely opět do regulátoru +, - (šroubujete uprostřed regulátoru-ikonkou vyznačeno).

Teď budete elektřinu uchovávat do této připojené baterie. Jakou proudovou rychlosti, to záleží na panelu, respektive intenzitě solárního světla.



A poslední dva otvory regulátoru (vpravo) jsou pro přímé napájení spotřebičů na 12 V, které fungují neustále, protože výstup je poháněn z baterie (stejně jako usb zásuvky v regulátoru). Na 12 V často funguje osvětlení, autoledničky, ale i jiné spotřebiče. Od takového spotřebiče vedou dva kabely (+,–), zpravidla černé a červené barvy, a ty zasunete do správného místa regulátoru.

Náš regulátor o výkonu 30A (vyznačen níže) má rovněž dva USB výstupy. Nabíjet můžete mobil či cokoliv jiného pomocí usb kabelu.

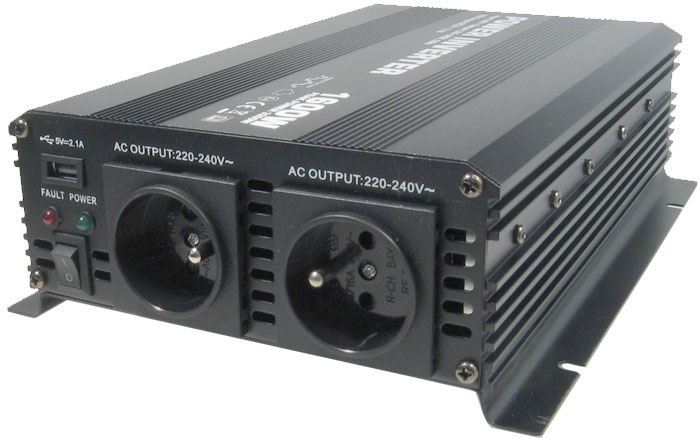

A budete-li chtít elektřinu z 12 voltů přeměnit na domovních 230, je potřeba měnič napětí z 12 na 230 V.

Zapojíte jej jednoduše. Plus svorku vedoucí od měniče zapojíte na baterii + pólu a to samé následuje s tou zápornou polaritou

Nyní je vše připraveno a do zásuvky můžete zapojit jakýkoliv spotřebič, jaký používáte doma. Samozřejmě s ohledem na jeho příkon. Měnič napětí vyberete dle jeho max. možného příkonu, který dokáže zvládnout.



Solární regulátor má 6 otvorů pro pro zapojení veškeré kabeláže. Dva na solární panel, dva na baterii a dva slouží k možnému napájení 12V spotřebičů. Takovýto spotřebič samozřejmě můžete zapojit přímo na póĺy baterie. Samotnému spotřebiči je to jedno, jedno to ale není baterie a vadit to může i regulátoru.



Kdy zapojit 12V přístroj do regulátoru a kdy na baterii?

1. zapojení do regulátoru
Výhodou napojení do regulátoru je, že jakmile baterie dosáhne cca 10-15 % své kapacity, regulátor tento výstup vypne, tím nebude poháněn ani spotřebič. To vše za účelem ochrany akumulátoru, aby se zcela nevybil -  z hlediska jeho životnosti není absolutní vybíjení vhodné.
Solární regulátor má tedy tuto ochrannou funkci. Nastane-li hodnota baterie 10,7 V (což je cca 10 procent kapacity), je regulátorem 12V deaktivován a aktivován opět pod podmínkou nabití na cca 50 procent. Tyto ochranné a přednastavené hodnoty lze pozměnit (český návod je součástí).



2. zapojení na póly baterie

Spotřebiče na 12 V mající větší příkon než 50 W je potřeba napojit na baterii. Do regulátoru tedy smíte napojit jen drobnou elektroniku, nejčastěji v podobě osvětlení či malé ledničky.



Velkou předností u solárního regulátoru je i displej, na niž vidíte aktuální stav nabíjeného akumulátoru.

(Podrobný popis k tomuto solárnímu regulátoru naleznete v sekci "Solární panely a měniče".)



Do tohoto přístroje, díky síle 30A, můžete zapojit panelů více. Např. dokáže zpracovat čtyři 100W panely.

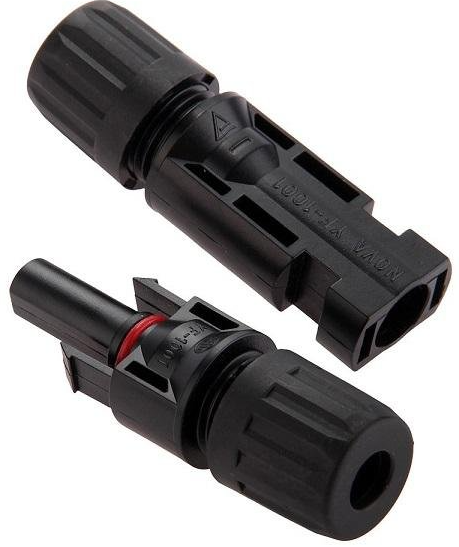

Konektory potřebné pro zapojení



Každý solární panel má cca metrové kabely a na nich připevněné konektory již z výrobny. Abyste mohli vzdálenost kabelu prodloužit, potřebujete jeden pár těchto konektorů a solární kabel dokoupit. Spoj vytvoříte tak, že na jeden konec kabelu konektor připevníte a druhá část jako odizolovaný vodič zašroubujete do solárního regulátoru. Samozřejmě je toto potřeba udělat dvakrát, tedy plus kabel a mínus.



Konektory mají stříbrný nástavec (pin), do nějž vložíte odizolovanou část kabelu, poté kabel sevřete krimpovacími kleštěmi pro vytvoření pevného spojení a následně tento vsunete do plastového černého konektoru pootočením.
Z důvodu, že ne každý tyto potřebné kleště vlastní, všem našim zákazníkům tuto práci bezplatně provedeme, stačí žádost vepsat do poznámky při objednávce.

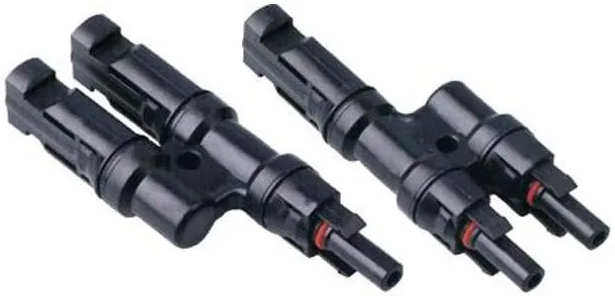

Existují i paralelní konektory dvojité či trojité (všechny máme skladem). Ty slouží k jednoduchému spojení dvou, respektive tří panelů.

Do dvojitých konektorů (obrázek níže) zapojíte dva panely. Do jednoho z těchto zasunete mínus kabely od obou panelů. To samé uděláte s plusovými. Následně z druhé strany paralelních MC4 je vždy jeden výstup, do něj napojíte kabel, který vede do regulátoru.







Radost z vlastní elektrárny

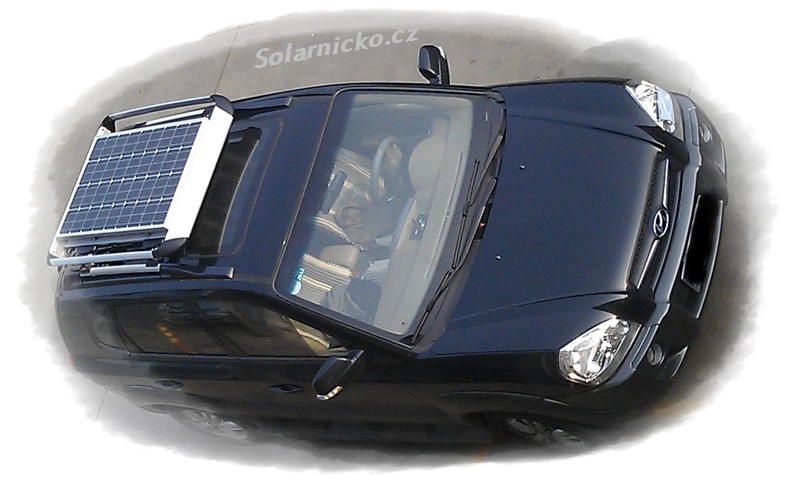

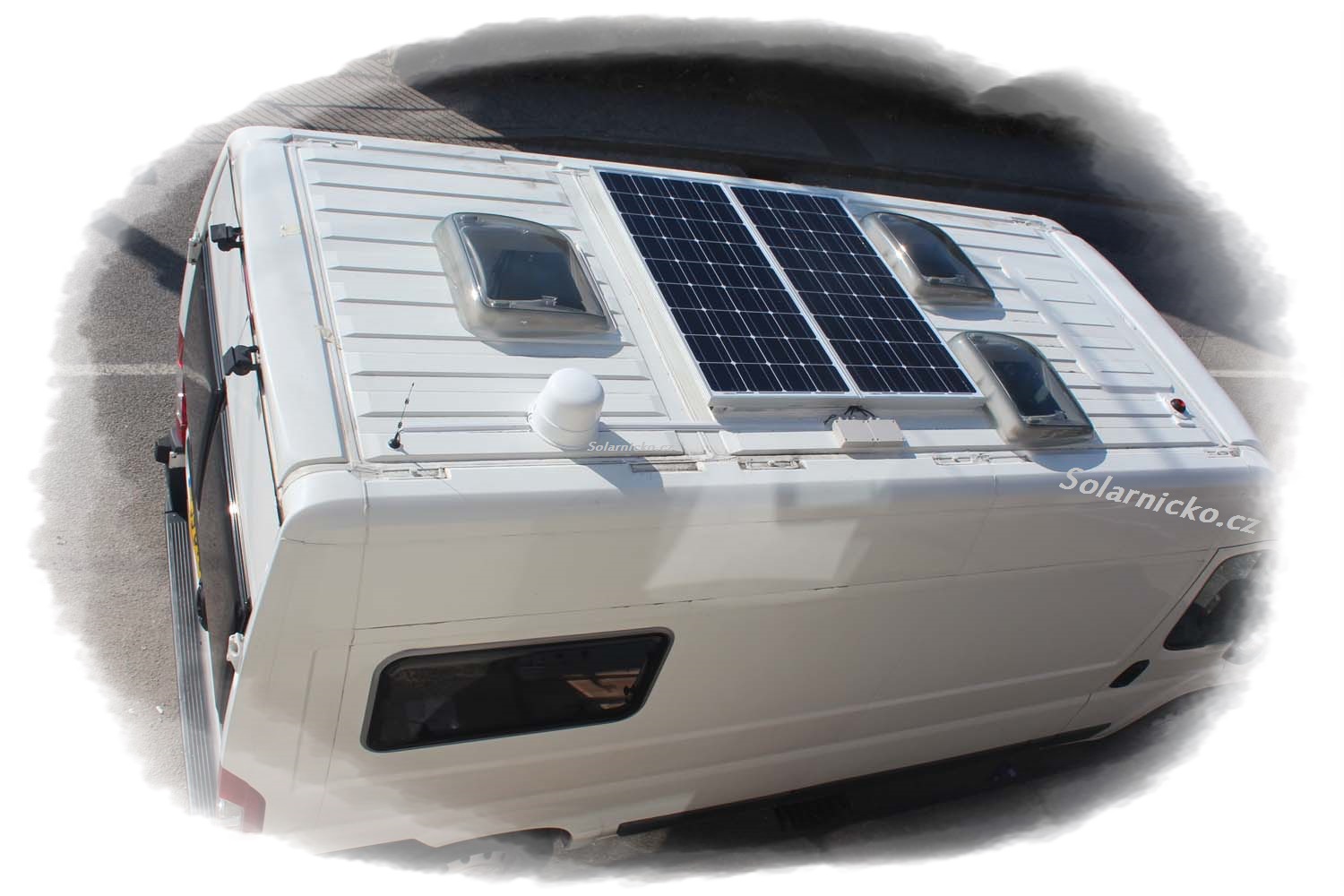

Vlastník solárního panelu se tak stává soběstačným. Pokud jej budete mít na autě, budete mít energii vždy a všude.
Využijete jej samozřejmě i na chatě, kde energii nemáte, nebo třeba na zahradě, když nechcete tahat kabel daleko od obydlí.









Nejste si jisti, jaký solární panel pro vaše účely zakoupit? Další informace se dozvíte v našem článku Jak vybrat solární panel.
